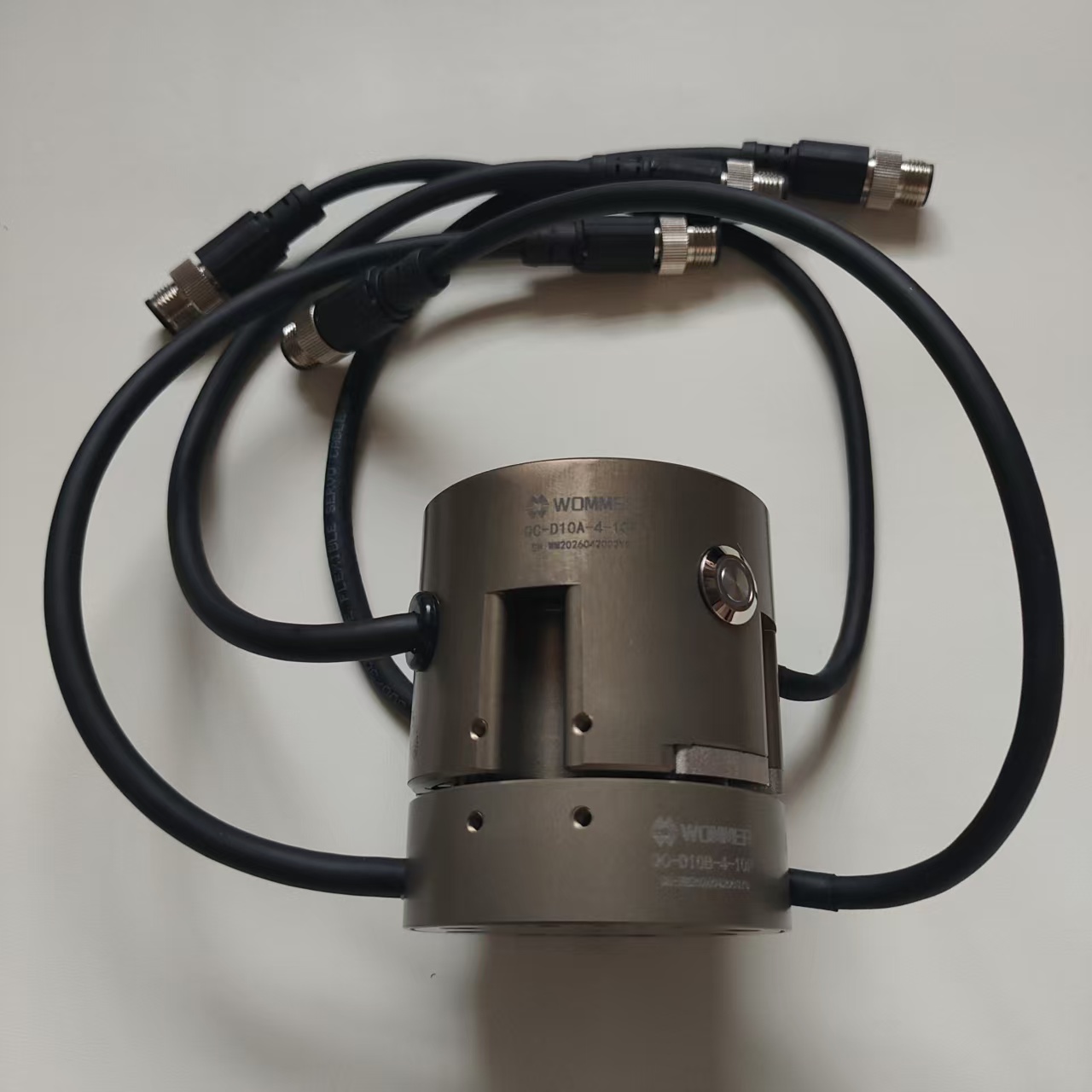

电动快换盘

电动快换盘依靠内置电机完成锁紧与解锁，无需压缩空气及配套气管、电磁阀，适配无气源车间布局，布线简洁整洁。锁紧动作由电控精准控制，锁合到位信号实时反馈，具备机械自锁结构，断电、断信号也不会意外松脱，作业安全性更高。
定位重复精度优异，换枪、换夹爪一致性好，可快速切换焊枪、打磨头、各类伺服夹爪等不同末端工具，大幅缩短工装切换时间，提升产线柔性与稼动率。相比气动快换，无漏气损耗，长期运行能耗更低，噪音更小，维护点少，故障率更低。
集成多路电源与信号触点，一次对接即可同步导通动力线与通讯线路，省去反复插拔接线工序，适配 3C、汽车焊接、新能源组装等高精度多工具切换场景，适配智能化全自动产线集成需求。

一、负载参数
额定承载：10kg～500kg 分档选型，对应小型、中型、重载机型
许用倾覆力矩、扭转力矩：抗偏载能力，防止偏载脱扣
偏心补偿量：径向微小容错范围
二、精度指标
重复定位精度：一般 ±0.01~±0.03mm
定位方式：锥面定心定位
三、动作性能
锁紧 / 解锁时间：0.3~1.5s
驱动形式：内置电机驱动钢球锁紧机构
自锁性能：断电机械自锁，防意外脱落
四、电气集成
电源触点路数、额定电压电流
信号触点：IO、以太网、Profinet、EtherCAT 等通讯触点选配
可选集成气路通道（部分型号）
五、结构与环境
整体外形尺寸、安装法兰规格
工作温度：0℃~55℃
材质：高强度合金钢，表面防锈硬化处理
六、控制方式
IO 开关量控制 ，带到位检测、故障反馈信号

电动快换应用场景
汽车制造：车身焊接工位快速切换焊枪、打磨头、定位夹具；底盘零部件装配交替使用夹紧工装、拧紧工具，减少机器人数量，提升工位利用率。
3C 电子装配：机器人交替装配夹爪、压头、检测治具，完成螺丝锁付、壳体压合、检测分拣，适配多型号产品柔性换产。
新能源行业：锂电池电芯堆叠、模组装配、PACK 线切换抓取工装；电池壳体打磨、涂胶工序快速更换不同功能末端执行器。
机加工上下料：机床自动换爪，兼顾毛坯抓取、成品下料、去毛刺打磨，单台机器人完成多工序作业。
仓储物流分拣：切换不同规格吸盘、夹爪，适配纸箱、料箱、小件物料分拣码垛。
精密装配车间：无气源车间专用，连接器插接、轴销压装交替使用浮动模块、伺服夹爪，布线整洁无需空压机配套。
打磨抛光、喷砂清理：轮换打磨轮、抛光头、除尘工装，满足复杂工件多工序表面处理需求。

一、按承载重量划分
微型轻载型（10–20kg）
多用于 3C 电子、小件精密装配、小型协作机器人，体积小巧，适配小负载频繁换爪。
中载型（20–150kg）
汽车零部件、锂电 PACK、机床上下料主流款，通用性强。
重载型（150–500kg 及以上）
车身焊接、大型铸件搬运、重型工装切换，抗倾覆力矩更强。
二、按锁紧结构划分
钢球锁紧式
主流结构，定位精度高、锁紧速度快，体积紧凑，市面上常用。
卡爪卡扣式
锁止受力面积大，抗偏载更好，多用于大吨位重载工况。
三、按电气集成配置划分
基础信号型：仅集成 IO 触点，简单通断控制。
总线集成型：集成 EtherCAT、Profinet 等通讯触点，适配伺服夹爪、智能传感器。
气电一体复合型：内置电气通道 + 可选气路通道，兼容气动、电动工装混用。
四、按控制方式
开关量 IO 控制，调试简单；
总线通讯控制，可读取位置、故障、力矩等详细状态，智能化程度更高。

电动快换分为机器人端主盘、工具端副盘，依靠内置电机驱动完成自动锁止与分离，无需气源。
对接时依靠锥面结构自动定心对位，控制系统下发锁紧指令，内部电机带动丝杠推动锁环位移，挤压钢球卡入副盘卡槽实现机械锁死；同步内部弹性电针相互贴合，连通电源、控制信号与通讯线路，传感器检测确认锁紧到位后即可带工具运行。
解锁时电机反向运转，锁环后退释放钢球，电路随之断开，机器人便可抬升脱离副盘，更换其他工装。机构自带机械自锁，断电后不会自行松脱，运行安全可靠。
